2012 年 5 月 3 日， USPTO 公開蘋果一件可在顯示器螢幕表面呈現凹凸顆粒質感的多層觸覺螢幕專利，可使顯示螢幕表面發生變化，以便於平面螢幕區域內提供一個按鈕、箭頭、螺紋、針刺、具 3D 深度地質圖等等的物體觸覺物件。多層觸覺系統可能用於像振動、形狀改變等刺激動作，提供更真實觸覺感知的反饋技術。同時，還對觸覺壓力十分敏感，模擬出按鍵的感覺。
US2012/0105333 這件公開文件型稱「用以提供觸覺控制的方法與系統 METHODS AND SYSTEMS FOR PROVIDING HAPTIC CONTROL 」本案發明人為 Maschmeyer Russell 與 Cameron Gordon ，並由 APPLE 公司於 2010 年 11 月 2 日提出申請

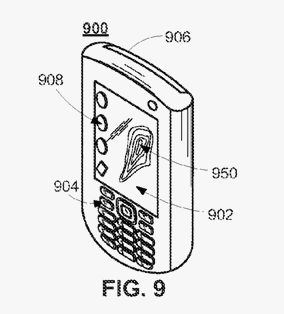

如該公開文件第 9 圖，未來手持式行動裝置，將可在螢幕上的虛擬鍵盤產生相應的凸起，呈現如同硬式按鍵 (hard command)904 般的軟式按鍵 (soft command)908 ，使用起來就有如使用時下最流行的巧克力鍵盤；也可在小區域內呈現錯綜複雜的高低起伏態樣，以形成一系列 3D 模擬地質圖 950 ；最後，透過一系列小區域依時序演變的凹凸變化，使螢幕也可以提供較傳統整機震動機制更細膩的震動體驗。

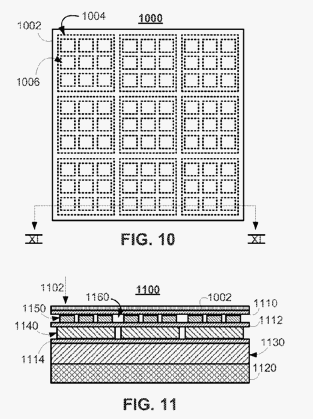

請參考本案第 10 圖「多層觸覺系統 1000 的鳥瞰圖」與第 11 圖「分層觸覺系統 1000 於 XI-XI 線段的剖面圖」。該分層觸覺系統 (tiered haptic system) 包含基板 1120 ，複數組塑形變化單元 (shape change element)1130 、 1140 、 1150 ，複數組彈性薄板 (elastic sheet)1110 、 1112 、 1114 ，及位於最上層的顯示螢幕 (display screen)1002 。
其中本專利技術原理，誠如第 2 、 3 圖所示，係透過調整塑形變化單元 1130 、 1140 、 1150 外部電壓 V0 與 V1 之間的電壓差，以改變其垂直高度 ( 例如，由 H1 升高為 H2) 。同時，如第 4 、 5 圖所示，上述彈性薄板 1110 、 1112 、 1114 則可因應塑形變化單元的高度變化，而做出適當延展。其中，蘋果透露，該顯示屏幕可能是一個靈活的有機發光二極管屏（ OLED ）石墨片，或任何其他合適的柔性顯示螢幕的組合。
掌握上述壓電材料的特性，該分層觸覺螢幕顯示系統則可利用塑形變化單元 1752 、 1754 、 1756 在螢幕不同畫素間產生不同高度變化，進而使螢幕特定區塊發生複雜的凸起區域 1790 ，同理，利用反向電壓則可使塑形變化單元 2162 發生凹陷，而使螢幕產生凹陷區域 2160 。
在可預期的未來，上述觸覺系統將利用系統軟硬體等一系列設定、統合螢幕表面結構、畫面顯示、音響系統等介面，以提供使用者於觸覺、視覺、聽覺三方面完整的互動體驗。 (780 字；表 1)
--------------------------------------------------------------------------------------------------------------------------------------------
