3D列印超晶體智慧面板，打造未來6G無線通訊環境
科技產業資訊室(iKnow) - 廖雅韻 發表於 2026年6月17日

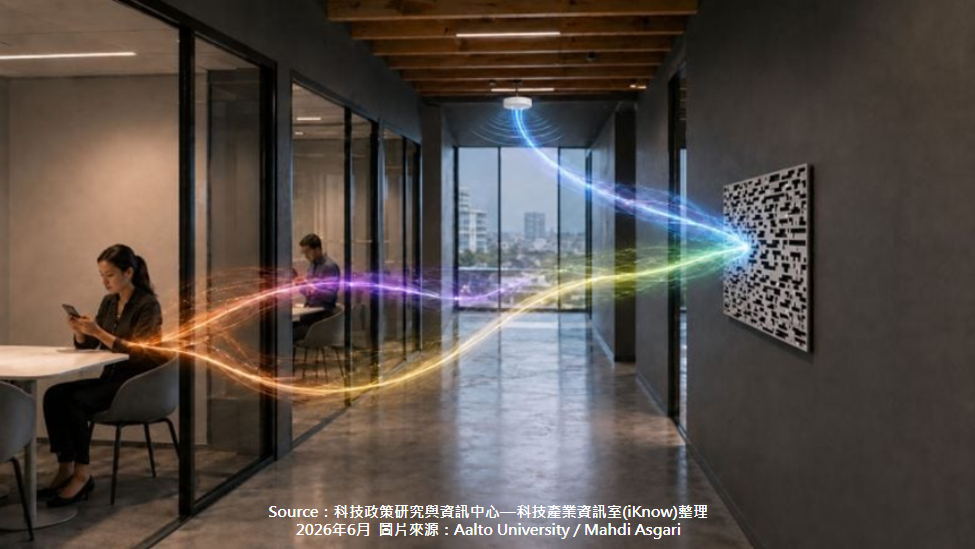

圖、3D列印超晶體智慧面板，打造未來6G無線通訊環境
隨著全球通訊技術逐步邁向第六代行動通訊（6G）時代，人們對於網路速度、低延遲與連線品質的期待也愈來愈高。未來的6G網路除了支援沉浸式虛擬實境、自駕車、智慧工廠及大規模物聯網等應用外，更需要提供遠超過現今5G的資料傳輸能力。然而，要實現如此高速的無線傳輸，6G預計將進一步運用毫米波（mmWave）與次太赫茲（sub-THz）等高頻段頻譜，以取得更大的頻寬資源，但這也帶來全新的通訊挑戰。
高頻訊號雖然擁有豐富的頻寬資源，但其傳播距離較短，且容易受到牆壁、家具、設備甚至人體阻擋，導致訊號快速衰減。傳統解決方式通常是增設基地台、中繼器或訊號增強設備，但這些方案不僅建置成本高昂，也需要額外供電與後續維護，對未來大規模部署的6G網路而言並非最理想的選擇。
為了解決高頻訊號容易受阻的問題，芬蘭阿爾托大學（Aalto University）研究團隊開發出「超晶體」（Metacrystal）智慧面板。這種被動式裝置不需電源、電子元件或主動控制系統，而是透過特殊設計的三維結構操控電磁波，使無線訊號能繞過障礙物並導向指定區域。
研究團隊利用「逆向拓樸最佳化」（Inverse Topology Optimization）技術設計超晶體結構，使其能像鏡子引導光線一樣，精準控制無線電波的傳播方向。與傳統超穎表面（Metasurface）多採用單層結構不同，超晶體採用具有厚度的多層立體架構，大幅增加電磁波操控的自由度，使其能同時處理來自不同方向、不同頻率以及不同極化狀態的訊號。
憑藉這項突破，單一超晶體面板即可同時執行訊號反射、穿透與吸收等功能，完成過去往往需要多套設備才能達成的任務。相較於傳統智慧表面多半僅能針對單一訊號進行操作，超晶體可同步處理多組不同頻段與入射方向的訊號，展現更高的整合度與靈活性。
在通訊效能方面，超晶體同樣展現出亮眼成果。研究團隊在模擬非直視（Non-Line-of-Sight, NLoS）環境中，利用超晶體面板重新導引遭障礙物遮蔽的無線訊號。測試結果顯示，接收端訊號強度提升約20至24分貝（dB），通訊通道容量增加51%至139%，相當於額外提升8.2至14.3Gbps的資料傳輸能力。研究結果顯示，超晶體不僅能有效改善高頻訊號因遮蔽造成的衰減問題，也有助於提升原本覆蓋不足區域的連線品質。
除了效能表現外，超晶體也具備低成本與高量產潛力。研究團隊利用常見的FDM 3D列印技術與低損耗聚乳酸（PLA）材料製作面板，估計與實驗展示尺寸相近的大面積面板耗材成本僅約15美元。再加上可依不同環境需求進行客製化設計，使其更具部署優勢。
由於採用被動式架構，超晶體面板幾乎不需額外耗電，維護需求也遠低於主動式智慧反射系統，因此具備極低的長期營運成本。雖然目前仍屬於針對特定環境設計的固定式系統，尚未具備即時動態調整能力，但在智慧工廠、物流倉儲、辦公空間及智慧城市等場域中，已展現出高度應用潛力。隨著6G技術逐步成熟，這些看似普通的3D列印面板，未來有望成為建築物牆面、天花板等空間中的智慧通訊基礎設施，進一步改善無線網路覆蓋與傳輸效能。（1147字；圖1）
參考資料：
Forget Signal Dead Zones: These 3D-Printed Panels Could Supercharge 6G. SciTechDaily, 2026/6/14
Metacrystals: Inversely-designed 3D-printed intelligent panels for 6G communications. Nature Communications, 2026/6/8
--------------------------------------------------------------------------------------------------------------------------------------------
